The Printed Circuit Board (PCB) dibagi menjadi Single-Sided Boards , Double-Sided Boards dan Multi-layer Boards.
Yang pertama adalah Single-Sided Boards, pada PCB yang paling dasar, di mana bagian-bagian yang terkonsentrasi di satu sisi dan kabel di other.Because kawat hanya pada satu sisi, hal itu disebut Single-Sided Boards, Single-Sided papan biasanya sederhana untuk membuat dan rendah biaya, tetapi merugikan adalah bahwa hal itu tidak dapat diterapkan untuk produk terlalu kompleks.
Dewan Double-Sided merupakan perpanjangan dari Dewan Single-Sided, dan ketika kabel single-layer tidak dapat memenuhi kebutuhan produk elektronik, Dewan Double-Sided adalah sisi used.Both ditutupi dengan kawat tembaga, dan dapat melewati lubang untuk membimbing garis antara dua lapisan sehingga membentuk koneksi jaringan yang diperlukan.
Multi-layer Boards adalah pelat cetak yang memiliki tiga lapisan lapisan grafis konduktif dan bahan isolasi di antara, dan grafik konduktif saling terkait sesuai dengan papan sirkuit requirement.The multilayer adalah produk dari perkembangan teknologi informasi elektronik untuk tinggi speed, multi-fungsi, kapasitas besar, volume kecil, jenis tipis dan ringan.
Sesuai dengan karakteristik, papan sirkuit cetak dibagi menjadi papan fleksibel (FPC) , papan kaku (PCB) , flexi dan papan kaku (FPCB).
papan sirkuit cetak terutama terdiri dari bantalan pengelasan, lubang, lubang mounting, kabel, komponen, konektor, pengisi, batas-batas listrik, dll
Fungsi utama dari masing-masing komponen adalah sebagai berikut:

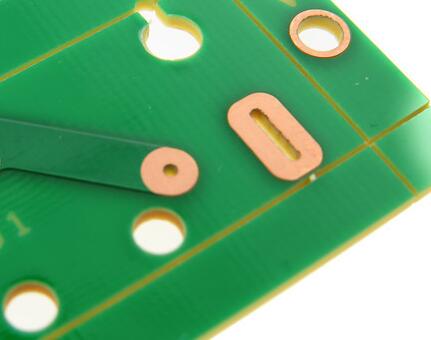

Welding pad: lubang PTH digunakan untuk pengelasan pin komponen.
Melalui lubang: PTH melalui lubang dan NPTH melalui lubang, yang PTH lubang digunakan untuk menghubungkan komponen antara komponen.
Lubang mounting: digunakan untuk papan sirkuit cetak tetap.
Kabel: Film tembaga jaringan listrik yang digunakan untuk menghubungkan pin komponen.
Konektor: komponen yang digunakan untuk menghubungkan sebuah papan sirkuit cetak.
Pengisi: tembaga diterapkan pada jaringan kawat tanah secara efektif dapat mengurangi impedansi.
Batas listrik: digunakan untuk menentukan ukuran papan sirkuit cetak, dan tidak ada komponen pada papan sirkuit cetak dapat melebihi batas.
Secara singkat, bahan dasar papan sirkuit cetak terutama mencakup tiga bahan baku utama seperti foil tembaga, resin, dan bahan penguat.

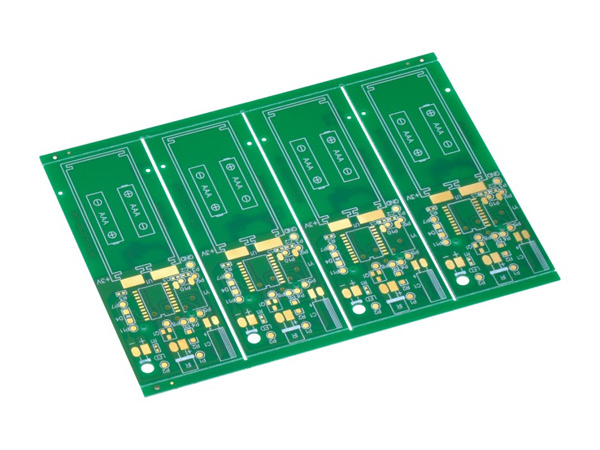

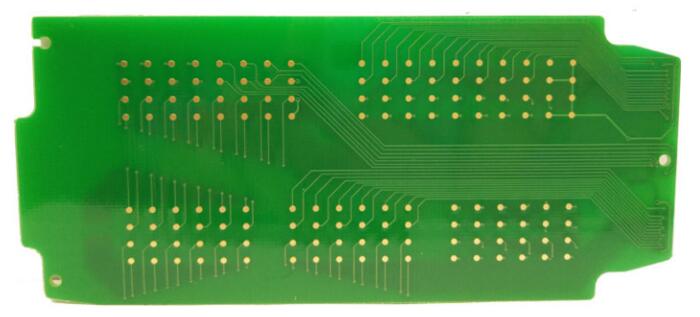

FR-4 merupakan bahan umum untuk papan sirkuit cetak (PCB), dan memiliki banyak nilai dan jenis seperti TG130, TG150, High TG 170 dan 180 dll, papan sirkuit yang paling dicetak diproduksi menggunakan kaca-epoksi laminasi sebagai substrat, sementara ada berbagai macam laminasi yang tersedia di pasar, FR-4 adalah baik fleksibel dan diterima dengan baik sebagai bahan standar untuk pembuatan PCB . FR-4 berfungsi dengan baik sebagai isolator listrik, dan memiliki rasio kekuatan-ke-berat badan yang baik, dan tahan api.
Dengan persaingan yang semakin sengit di pasar, sejalan dengan prinsip “ manajemen tinggi , persyaratan yang ketat , kualitas tinggi , dan pelayanan prima “, dan mengerahkan keuntungan di pasar, teknologi, dan bakat, KingSong menyediakan pelanggan kami dengan kualitas terbaik dan produk dan layanan yang cepat.
